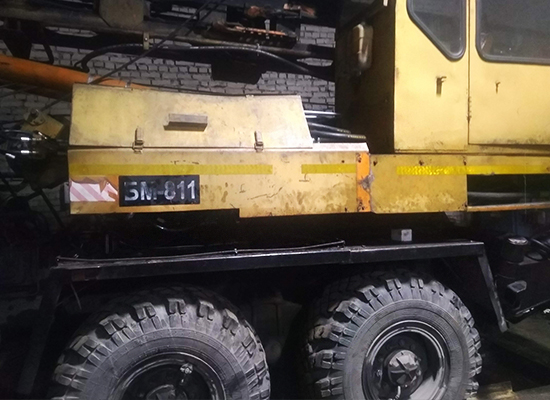

› Оборудование: Бурильно-сваебойная машина БМ-811
› Объем работ: Замена гидросистемы (распределительной и клапанной аппаратуры)

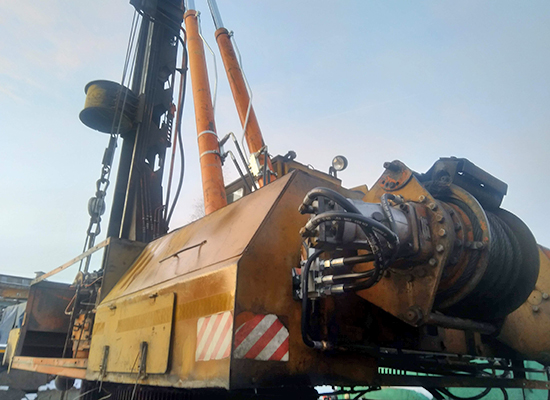

На данной машине гидросистема работала нестабильно: отказывались работать исполнительные механизмы, например, пропадала тяга на лебедках, и происходили необоснованные скачки давления, которые приводили к периодическому разрыву РВД и гидроцилиндров. Диагностика показала, что есть проблемы с штатным распределителем и тормозными клапанами. Так как ряд комплектующих для имеющейся гидросистемы не производится, то было принято решение заменить распределительную и клапанную аппаратуру, при этом за основу взять комплектующие, применяемые в составе модернизированной машины БМ-811М.

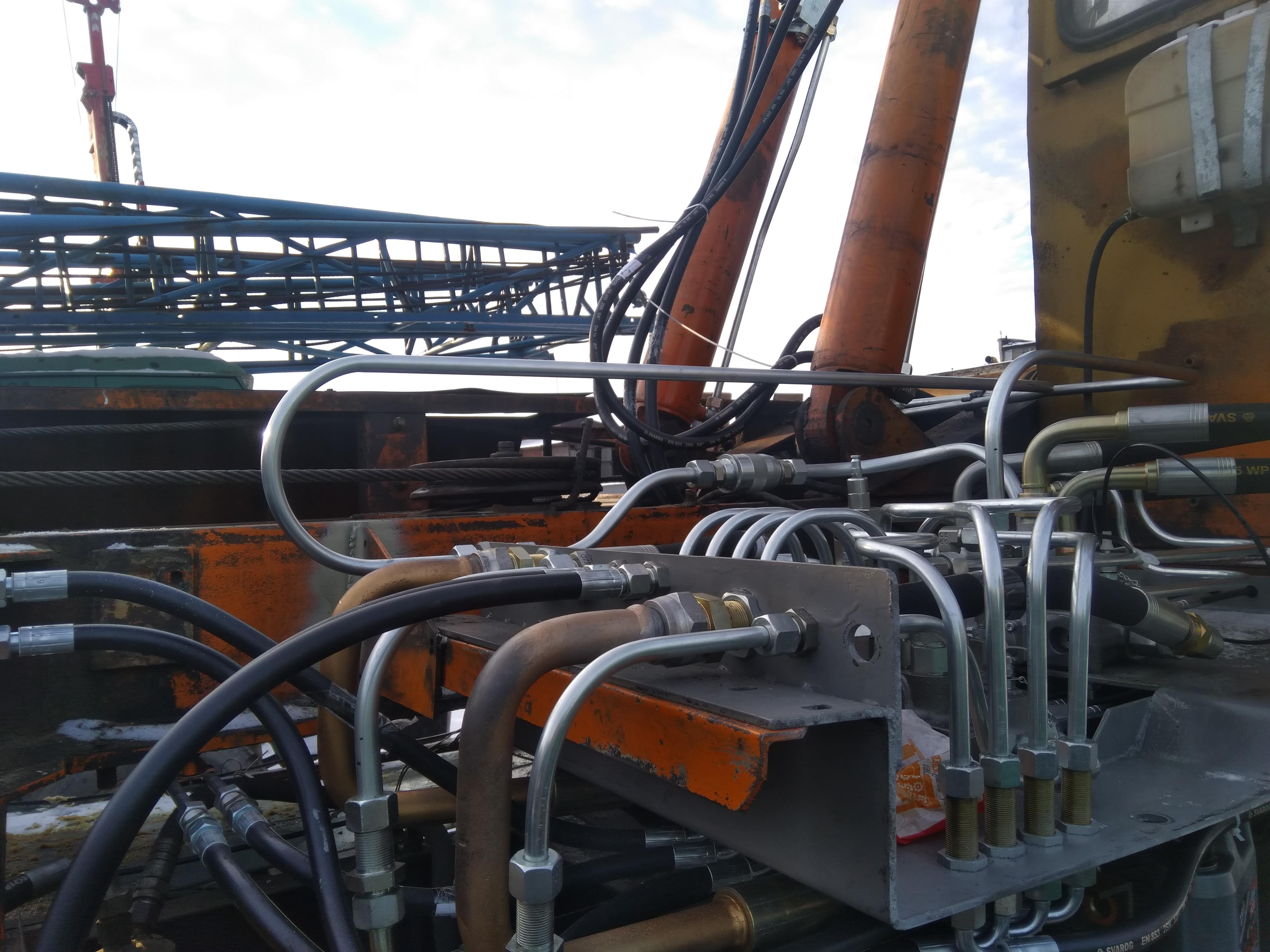

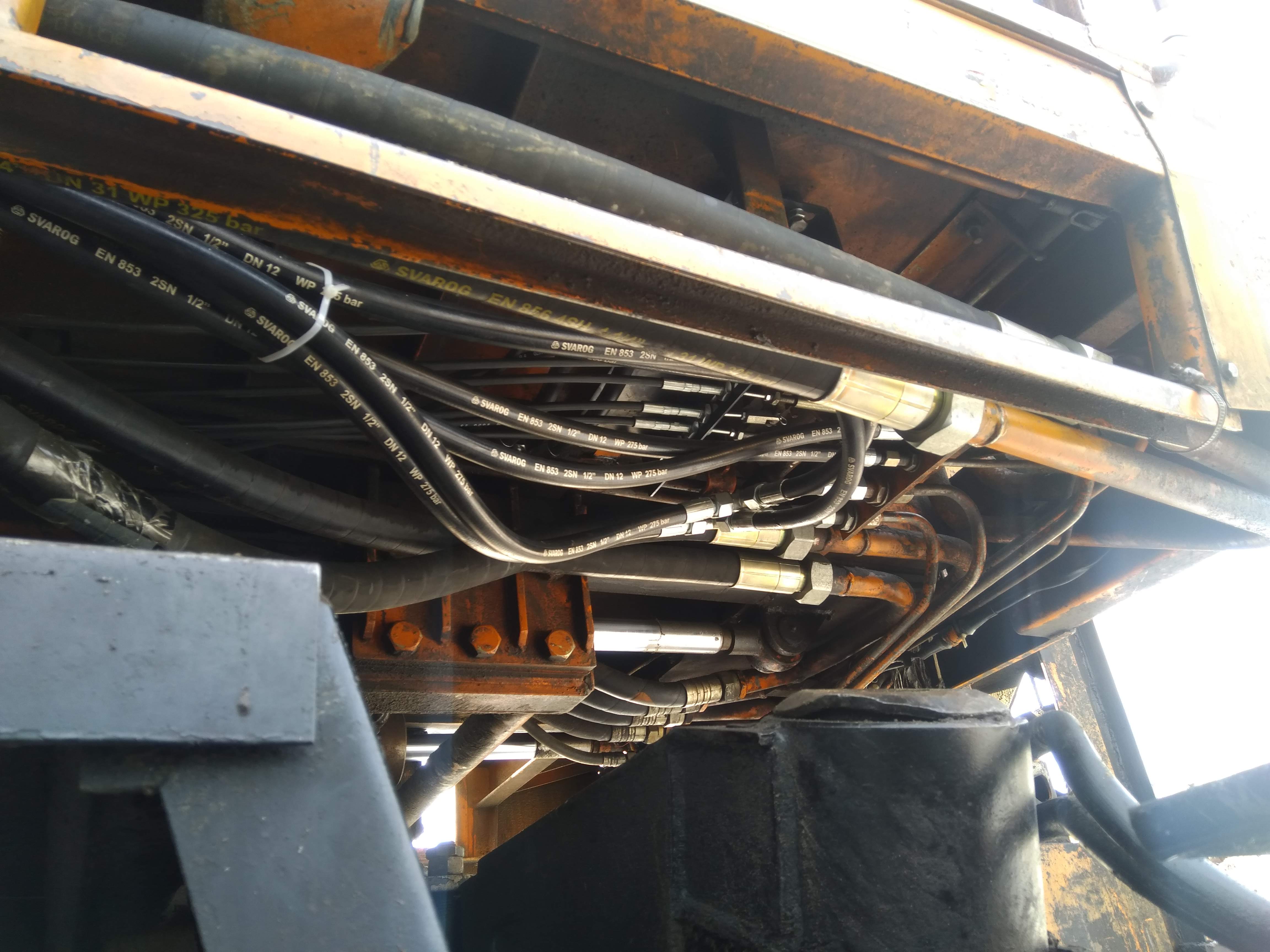

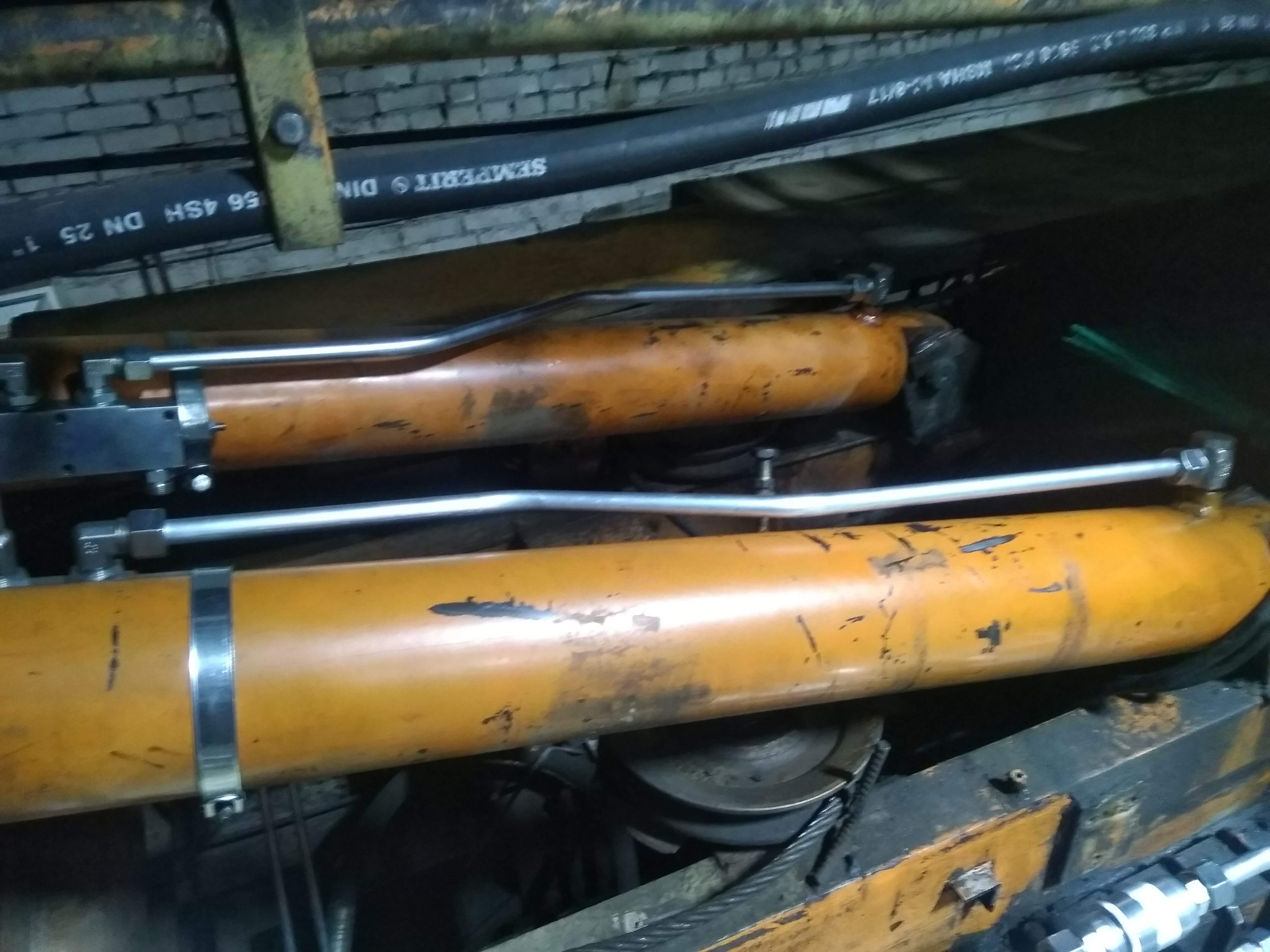

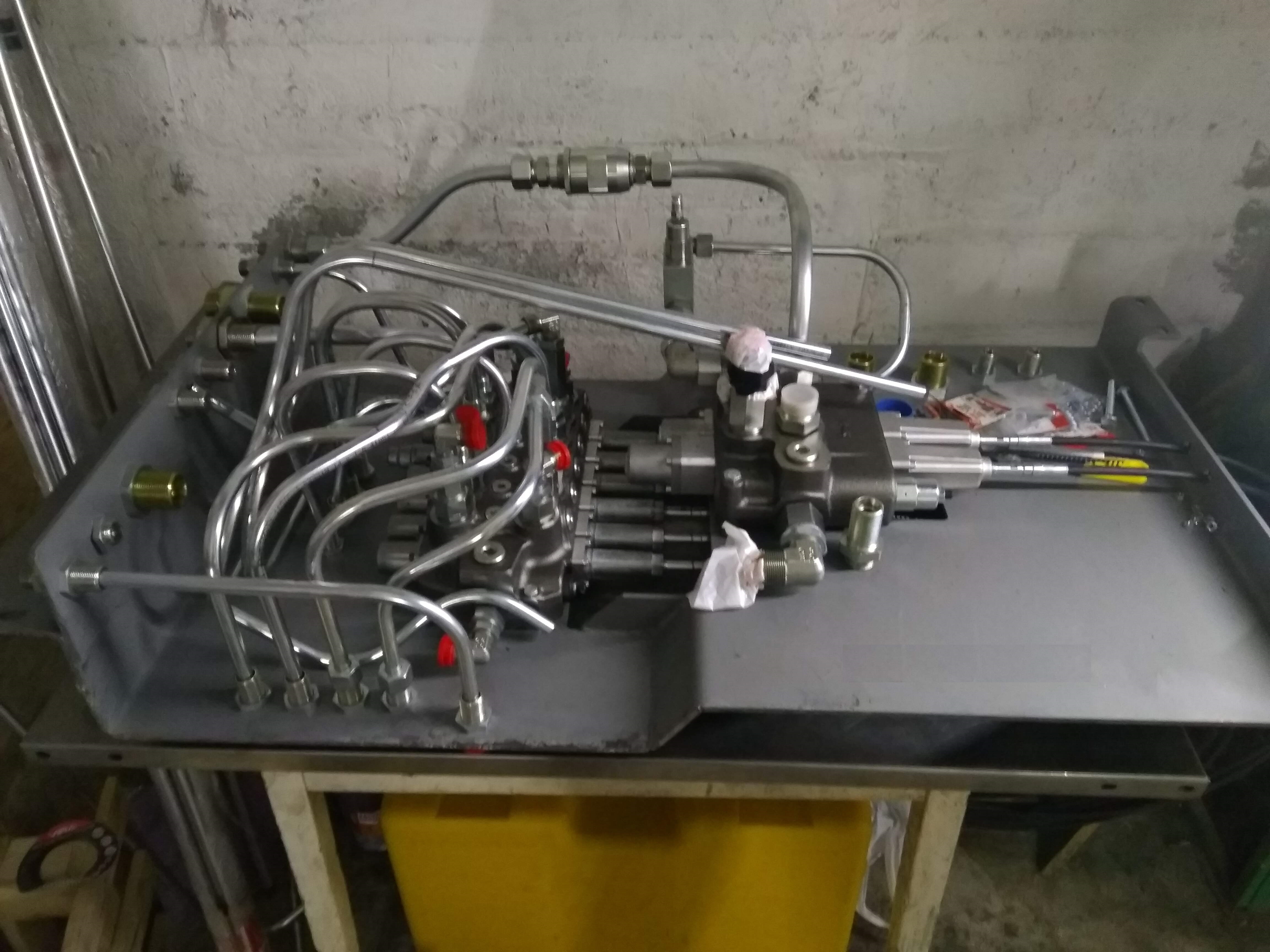

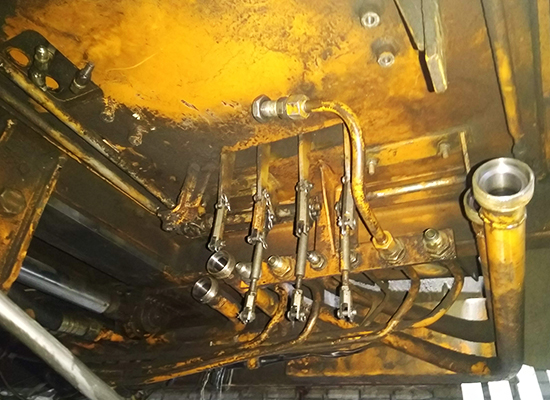

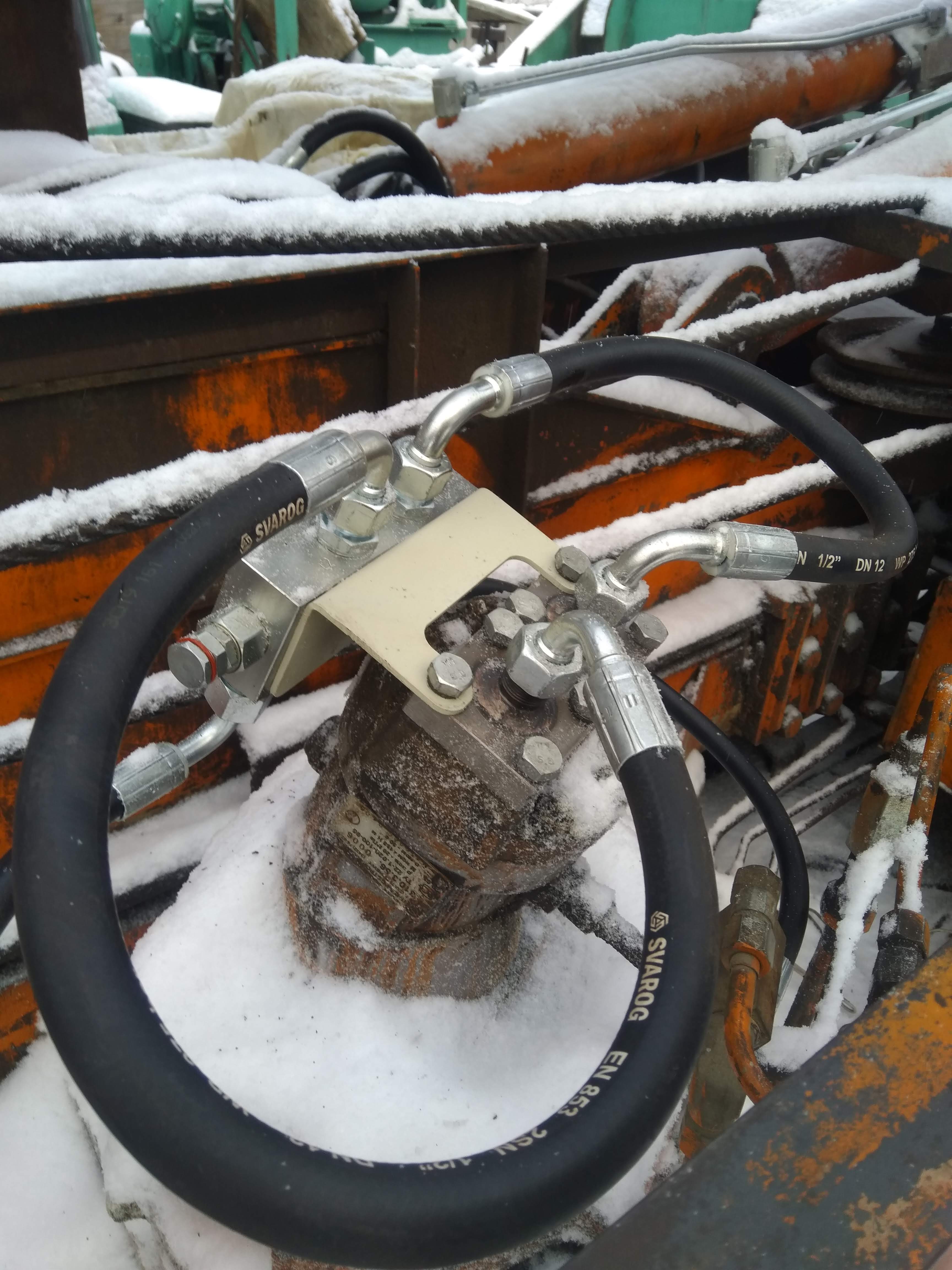

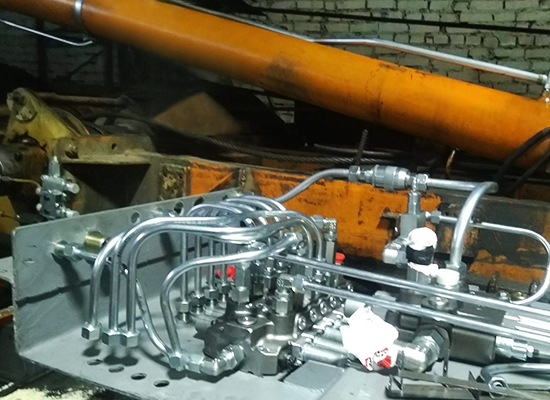

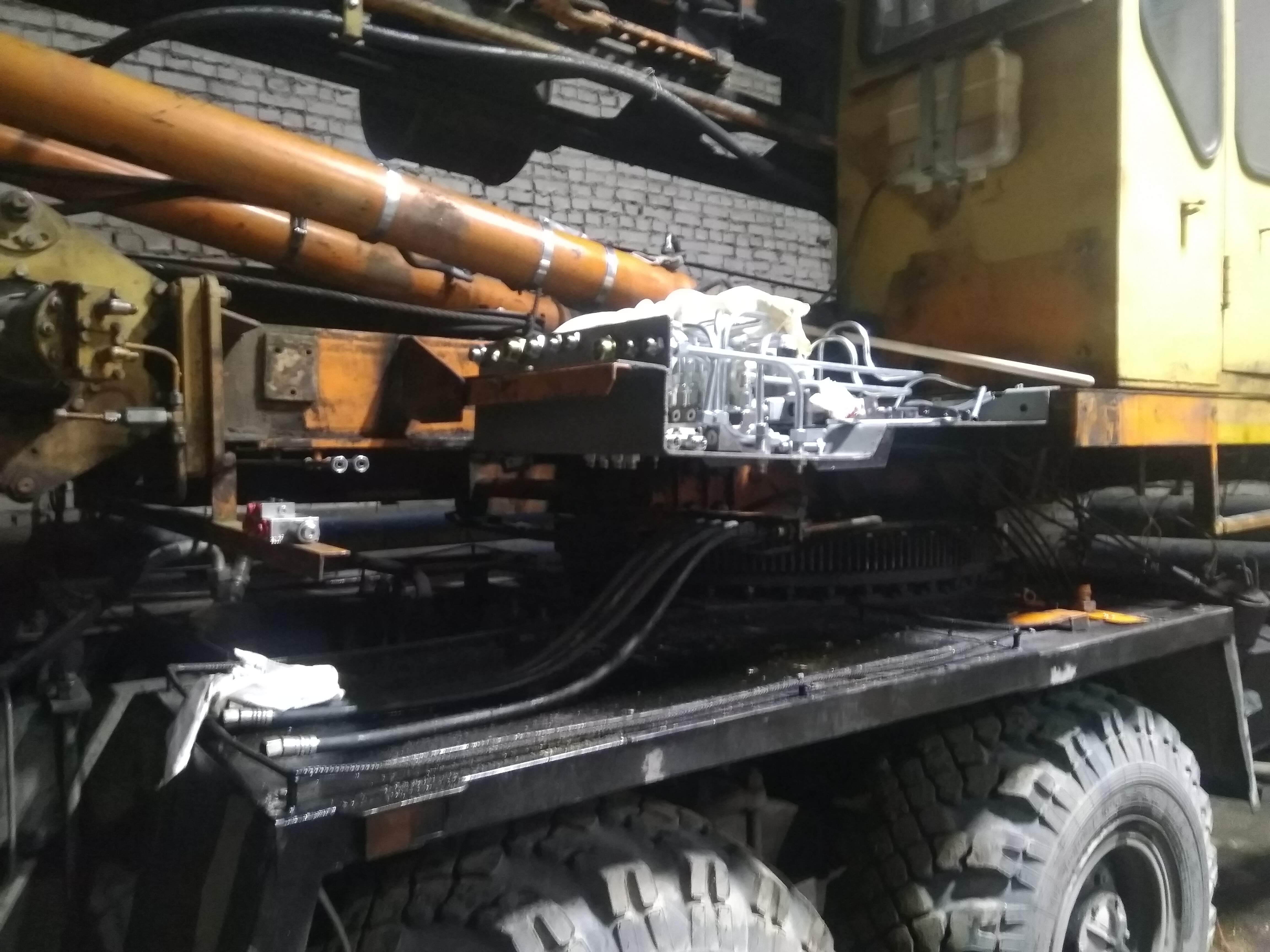

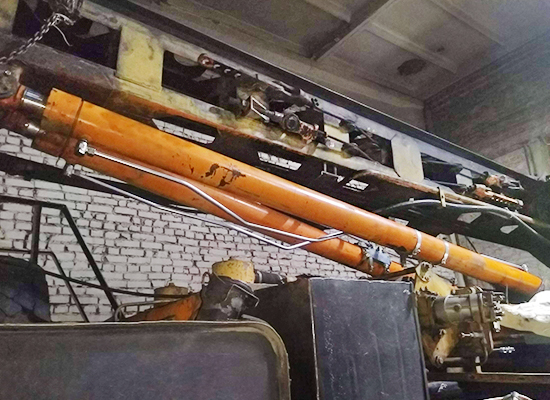

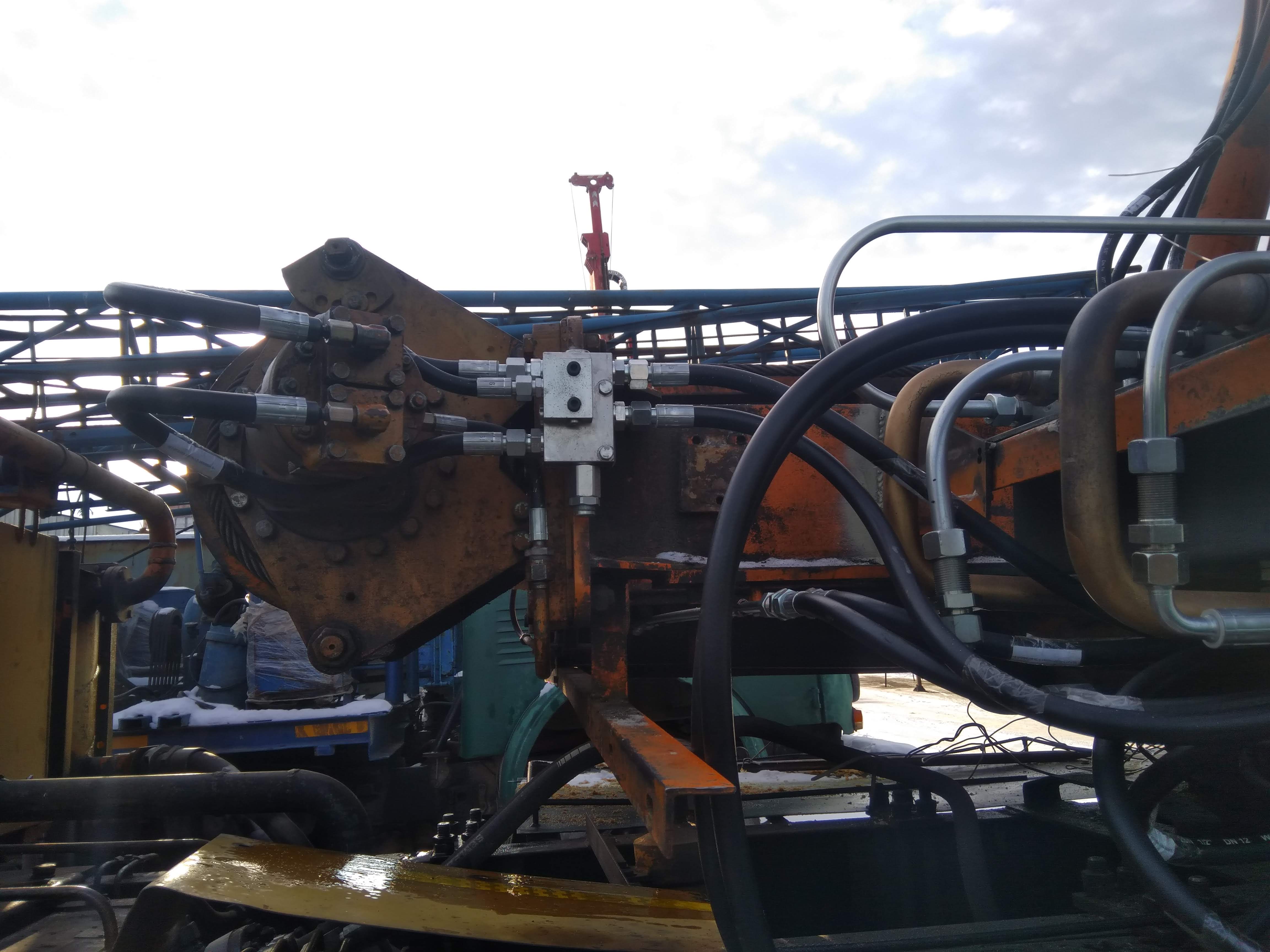

Для этого отдельным модулем были собраны распределители с разводкой на трубах, организовано на машине новое место для монтажа распределителей, изменилась разводка РВД и организация управления рычагами. Также заменены все гидравлические клапаны, а в кабине машиниста установили клапан регулировки скорости подачи вращателя и два манометра для контроля давления в системе. Для надежности системы применили оригинальные стальные трубопроводы, в том числе на ГЦ гидроподъемников — от гидрозамков до портов полостей ГЦ заменили РВД на трубопроводы.
