Непрерывный полый шнек (технология CFA)

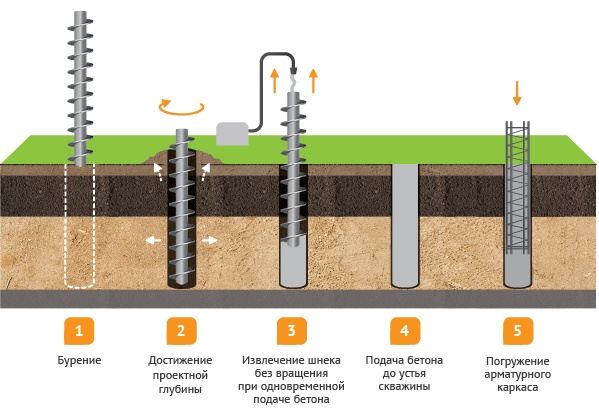

Технология бурения непрерывным полым шнеком (НПШ) или Continuous Flight Auger (CFA) применяется для выполнения буронабивных свай (БНС) в грунтах от I до IV категории. Данный тип свай можно отнести к буроинъекционным сваям. Технология основана на бурении грунта полым шнеком и последующей подачей бетонной смеси через шнек с одновременным его подъемом. Подача бетона осуществляется бетононасосом через внутреннюю полость шнека под определенным давлением. Далее в бетон погружается арматурный каркас с помощью вибропогружателя.
В процессе заполнения бетоном скважины необходимо обеспечить сплошность бетона. Достигается за счет непрерывного подъема шнека без вращения и непрерывной подачи бетона от забоя до поверхности грунта. Высокая ответственность в момент бетонирования лежит на операторе буровой установки. Обеспечить гарантированное соблюдение технологии может система управления, мониторинга и регистрации иностранных производителей, например Jean Lutz, Geo Misure или их аналог производства «БОФ-Уникум» (подробнее по ссылке). Данные системы позволяют контролировать основные параметры, такие как: давление подачи бетона и скорость подъема шнека, пересчитывая и сравнивая значения с расчетными. Информация вводится на дисплей в кабине буровой установки, тем самым помогая оператору в управлении процессом. Также система может в автоматическом режиме выполнять процесс бетонирования, регулируя скорость подъема инструмента или подачу бетона.
Технология непрерывного полого шнека имеет ряд преимуществ:
› высокая производительность выполнения свай;
› увеличение несущей способности свай за счет уплотнения грунта по стенкам скважины и забоя (обеспечивается за счет частичного вытеснения грунта в радиальном направлении при бурении и подаче бетона с избыточным давлением);
› отсутствие вибрационных и динамических нагрузок на расположенные рядом здания и сооружения, а также минимальный шум от работы оборудования;
› выполнение свай при наличии грунтовых вод, обладающих напором;
› минимальное количество выбуренного грунта на поверхности.
Технические характеристики скважины:
› глубина бурения — до 25 м;
› категория грунтов — от I до IV
(в том числе высоконасыщенных влагой и при наличии грунтовых вод).
