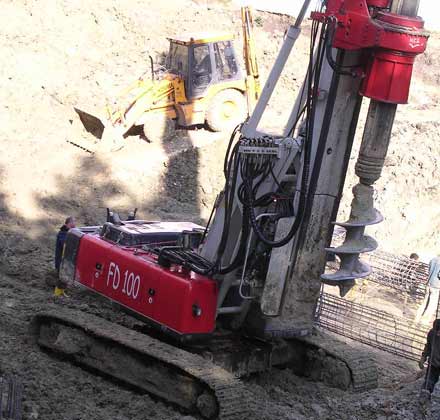

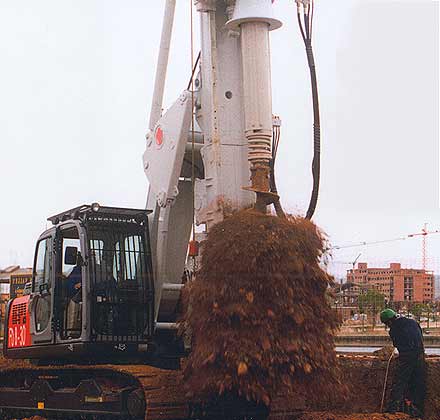

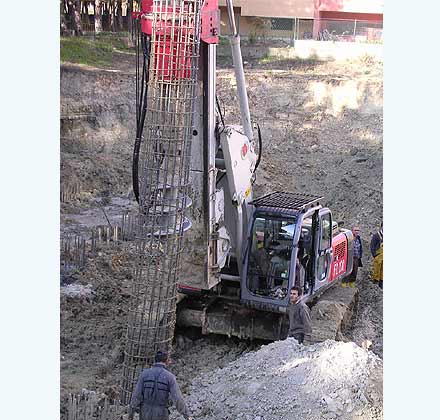

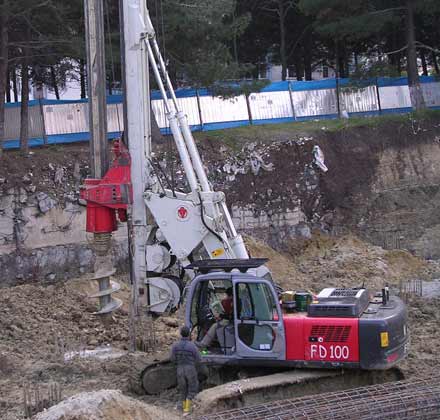

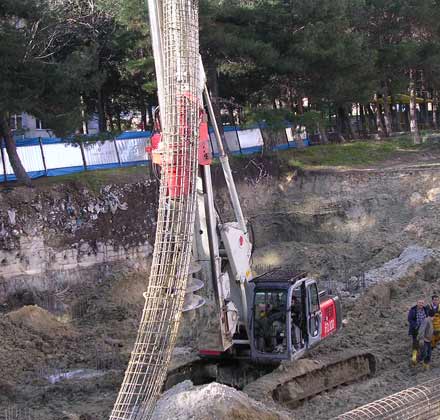

Роторная буровая установка FD 100 для устройства буронабивных свай штангой-Келли или непрерывным полым шнеком (технология CFA). Базовой машиной установки является гидравлическое гусеничное шасси New Holland E215 Evolution.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
| Параметры бурения | |
|
Максимальный диаметр бурения, мм
|
1 200
|
| Диаметр бурения под защитой обсадных труб, мм |
1 000
|
| Максимальная глубина бурения, м |
40
|
| Максимальный диаметр бурения (непрерывный полый шнек CFA), мм |
800
|
|
Максимальная глубина бурения (непрерывный полый шнек CFA), м |
19,5
|
|
Вращатель |
|
| Крутящий момент, кН⋅м |
100
|
|
Скорость вращения инструмента рабочая / разброс грунта, об/мин |
8–28 / 112
|
| Система подачи | |
|
Усилие гидроцилиндра подачи при подаче / выеме, кН |
160 / 100
|
|
Усилие лебедки при подаче / выеме, кН |
|
| Максимальное усилие выема (непрерывный полый шнек CFA), кН |
320
|
|
Ход вращателя при гидроцилиндре / лебедке подачи, мм |
3 500 /
|
| Главная лебедка | |
| Усилие (на первом слое), кН |
100
|
| Максимальная скорость подъема и опускания, м/мин |
59
|
| Грузовая лебедка | |
| Усилие (на первом слое), кН |
60
|
| Гусеничное шасси | |
| Производитель / модель |
New Holland / E125
|
| Двигатель, производитель / модель |
CNH / F4B
|
| Мощность двигателя, кВт |
118
при 2 150 об/мин |
| Длина гусеничного движителя, мм |
4 510
|
|
Ширина гусеничной тележки, сложенная / раздвинутая, мм |
2 500 / 3 700
|
| Ширина трака, мм |
600
|
| Габаритные характеристики | |
| Транспортное положение: длина / ширина / высота, мм | 12 809 / 2 500 / 3 274 |
| Рабочее положение: длина / ширина / высота, мм |
6 545 / 3 700 / 16 760
|
| Массовые характеристики | |
| Эксплуатационная масса, кг |
39 000
|
