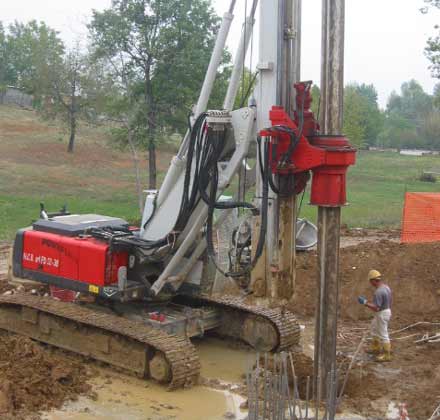

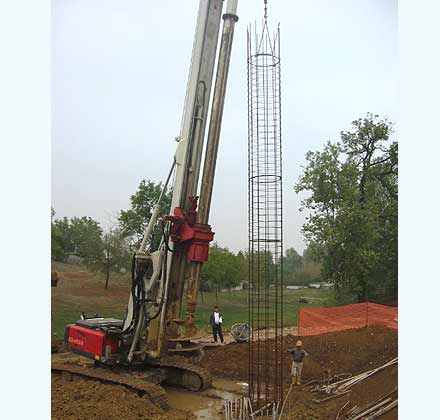

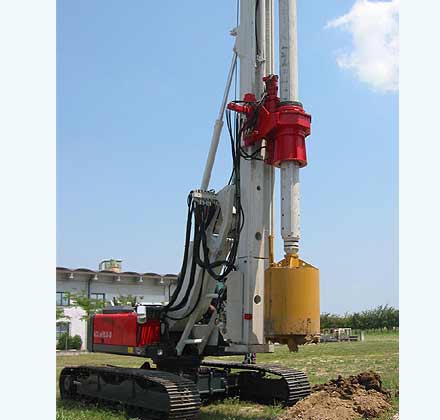

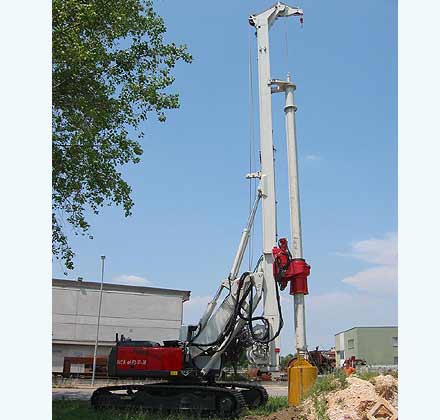

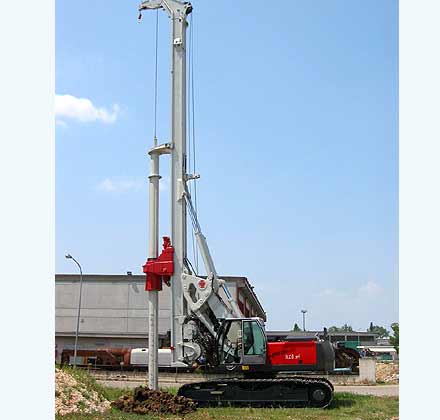

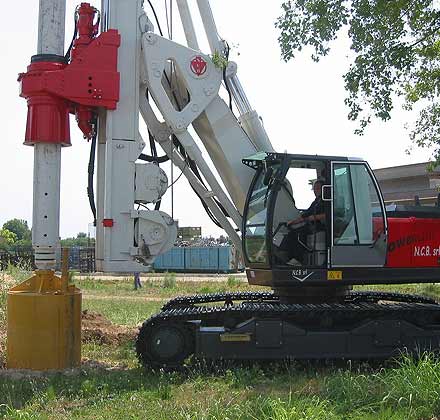

Роторная буровая установка FD 120 для устройства буронабивных свай штангой-Келли или непрерывным полым шнеком (технология CFA) . Базовой машиной установки является гидравлическое гусеничное шасси New Holland MH 6.6 .
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Параметры бурения | |
|
Максимальный диаметр бурения, мм
|
1 500
|
| Максимальная глубина бурения, м |
48
|
| Максимальный диаметр бурения (непрерывный полый шнек CFA), мм |
600
|
|
Максимальная глубина бурения (непрерывный полый шнек CFA), м |
16
|
|

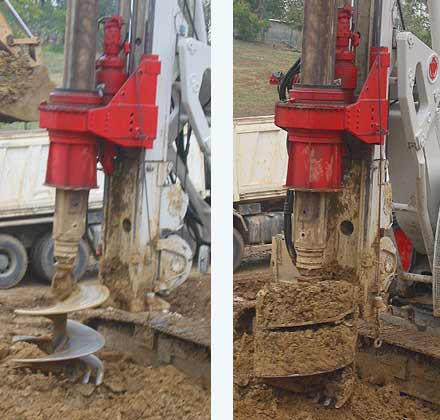

Вращатель |
|
| Крутящий момент, кН⋅м |
120
|
|
Скорость вращения инструмента рабочая / разброс грунта, об/мин |
7–28 / 140 |
| Система подачи | |
|
Усилие гидроцилиндра подачи при подаче / выеме, кН |
160 / 200
|
|
Усилие лебедки при подаче / выеме, кН |
|
| Максимальное усилие выема (непрерывный полый шнек CFA), кН |
480
|
|
Ход вращателя при гидроцилиндре / лебедке подачи, мм |
3 500 /
|
| Главная лебедка | |
| Усилие (на первом слое), кН |
120
|
| Грузовая лебедка | |
| Усилие (на первом слое), кН |
60
|
| Гусеничное шасси | |
| Производитель / модель | New Holland / MH 6.6 |
| Двигатель, производитель / модель |
Cummins / 6BTA5.9C
|
| Мощность двигателя, кВт |
129
при 2 000 об/мин |
| Длина гусеничного движителя, мм |
5 190
|
|
Ширина гусеничной тележки, сложенная / раздвинутая, мм |
2 500 / 3 900
|
| Ширина трака, мм |
700
|

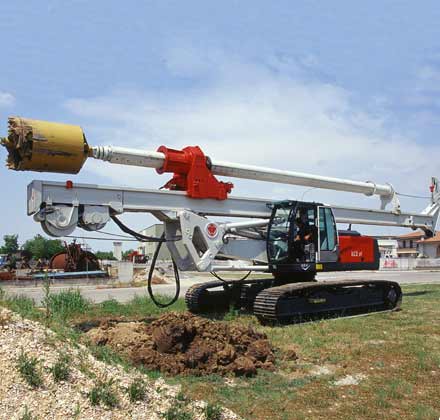

| Габаритные характеристики в транспортном положении | |
| Длина / ширина / высота, мм | 12 410 / 2 500 / 3 400 |
| Массовые характеристики | |
| Эксплуатационная масса, кг |
42 000
|
