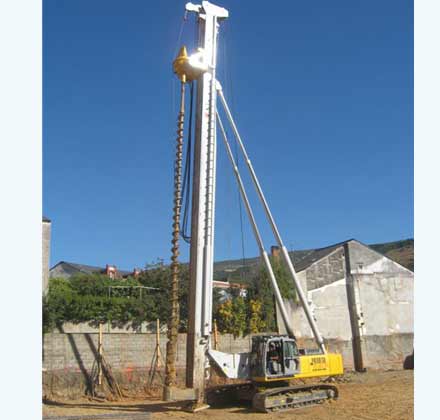

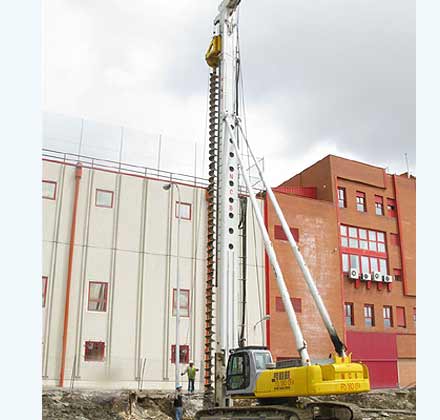

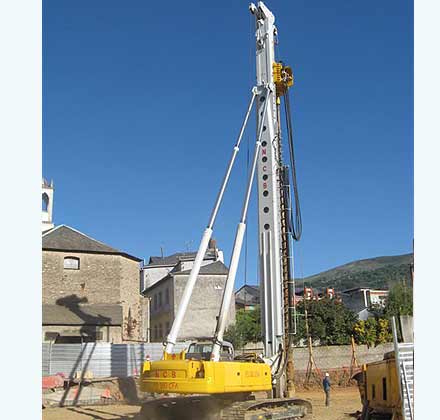

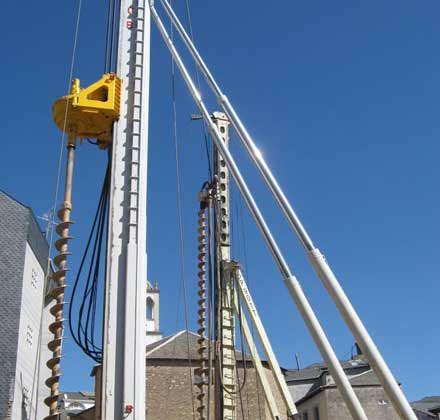

Роторная буровая установка FD 180 CFA для устройства буронабивных свай по технологии непрерывного полого шнека (технология CFA). Базовой машиной установки является гидравлическое гусеничное шасси New Holland E385.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
| Параметры бурения | |
|
Максимальный диаметр бурения (непрерывный полый шнек CFA), мм |
1 000
|
|
Максимальная глубина бурения (непрерывный полый шнек CFA), м |
|
| • без келли-удлинителя |
21,2
|
| • с келли-удлинителем (с очистителем шнека) |
27,2 (25,7)
|
|
Вращатель |
|
| Крутящий момент, кН⋅м |
170
|
|
Скорость вращения инструмента рабочая / разброс грунта, об/мин |
0–10 / 35
|
| Система подачи | |
| Максимальное усилие выема (непрерывный полый шнек CFA), кН |
840
|
|
Максимальное усилие лебедки при подачи / выеме, кН |
30 / 210
|
| Ход мачты (демпинг), мм |
4 000
|
| Ход вращателя, мм |
20 000
|
| Грузовая лебедка | |
| Усилие (на первом слое), кН |
120
|
| Гусеничное шасси | |
| Производитель / модель |
New Holland / E385
|
| Двигатель, производитель / модель |
ISUZU /
|
| Мощность двигателя, кВт |
185
при 2 100 об/мин |
| Длина гусеничного движителя, мм |
5 117
|
|
Ширина гусеничной тележки, сложенная / раздвинутая, мм |
3 000 / 4 500
|
| Ширина трака, мм |
700
|
| Габаритные характеристики в транспортном положении | |
| Длина / ширина / высота, мм |
15 465 / 3 000 / 3 435
|
| Массовые характеристики | |
| Эксплуатационная масса, кг |
65 000
|
