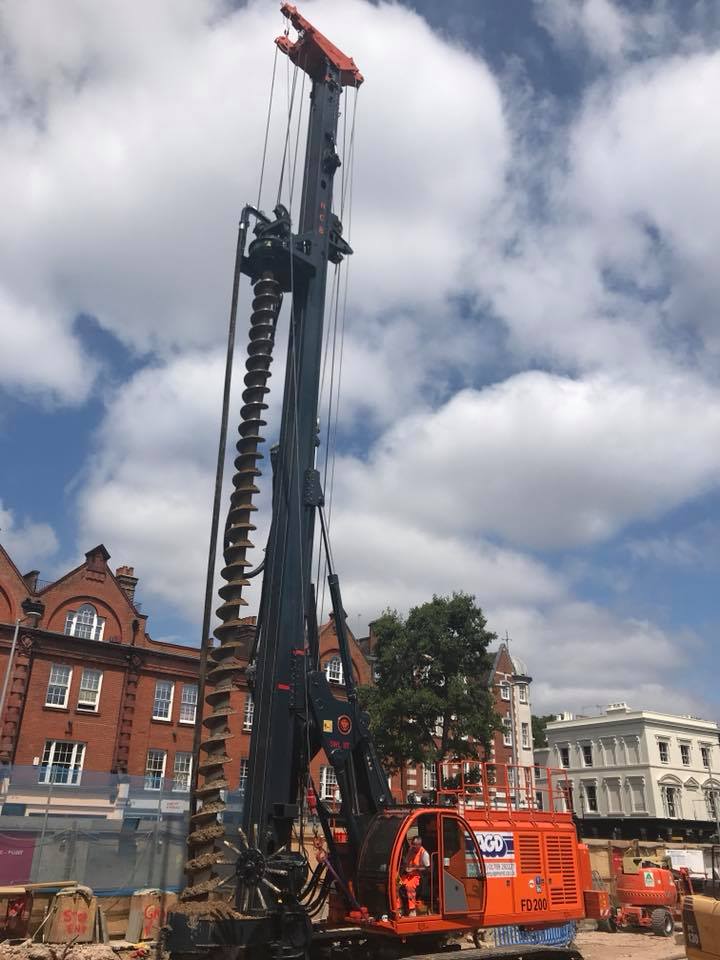

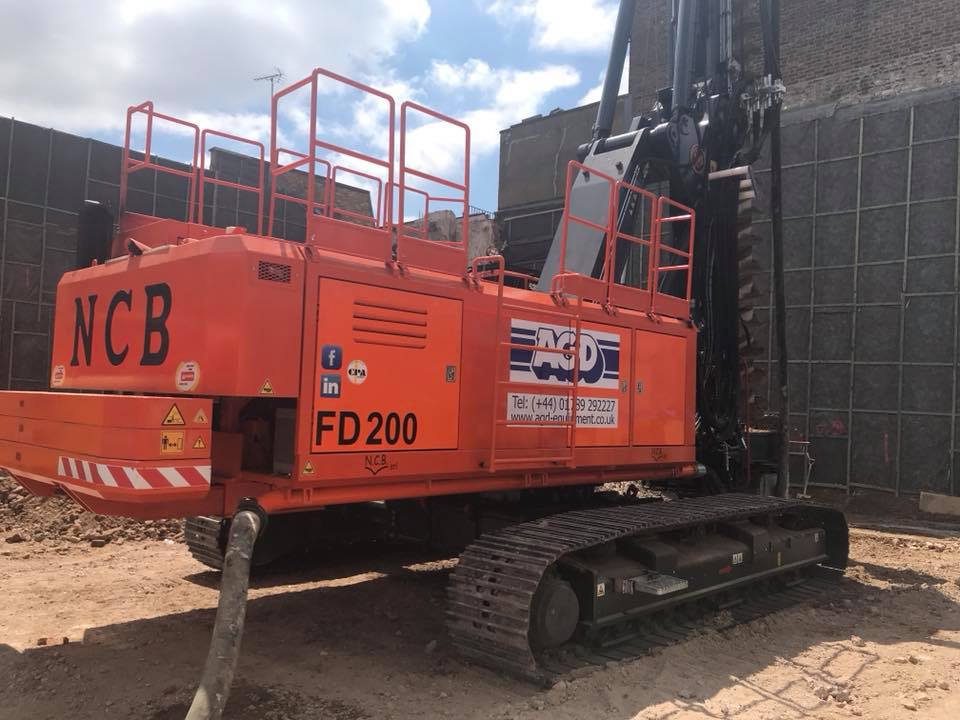

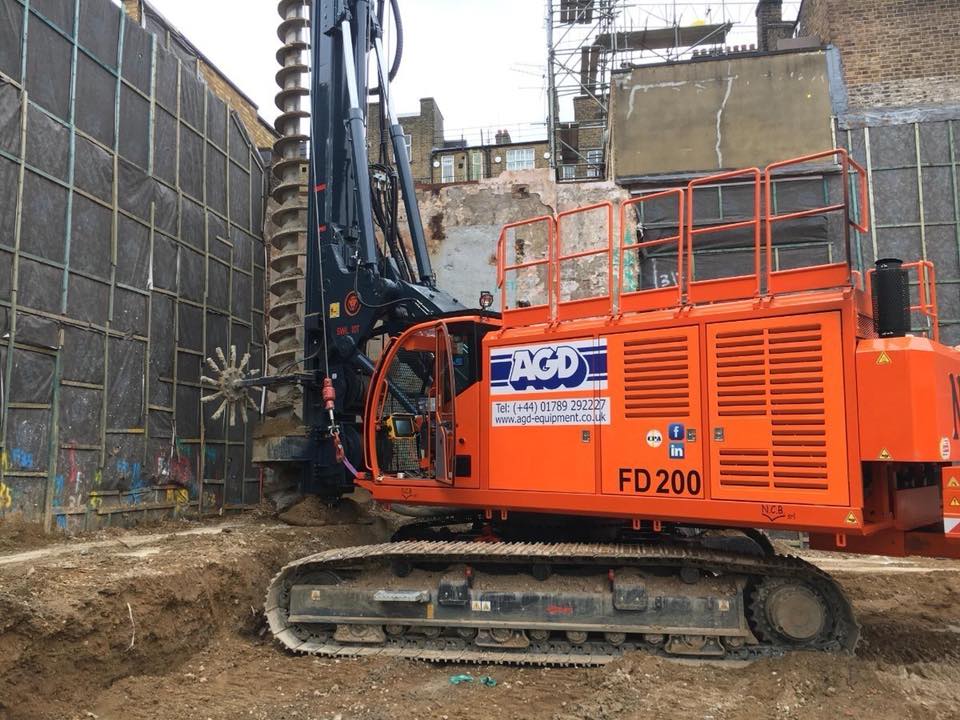

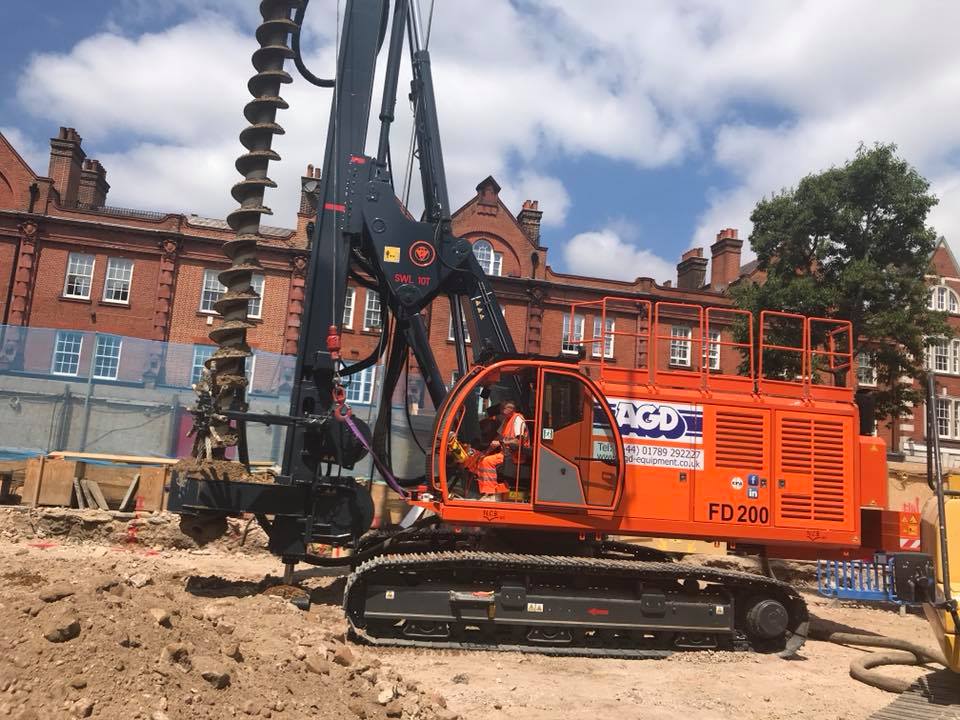

Роторная буровая установка FD 200 для устройства буронабивных свай по технологии непрерывного полого шнека (технология CFA). Базовой машиной установки является гидравлическое гусеничное шасси NCB.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
| Параметры бурения | |
| Максимальный диаметр бурения (непрерывный полый шнек CFA), мм |
900
|
|
Максимальная глубина бурения (непрерывный полый шнек CFA), м: |
|
| • без келли-удлинителя |
20
|
| • с келли-удлинителем (с очистителем шнека) |
24
|
|
Вращатель |
|
| Крутящий момент, кН⋅м |
204
|
|
Скорость вращения инструмента рабочая / разброс грунта, об/мин |
0–10 / 35
|
| Система подачи | |
| Максимальное усилие выема (непрерывный полый шнек CFA), кН |
|
|
Максимальное усилие лебедки при подачи / выеме, кН |
180 / 180
|
| Ход мачты (демпинг), мм |
1 600
|
| Ход вращателя, мм |
19 600
|
| Грузовая лебедка | |
| Усилие (на первом слое), кН |
100
|
| Гусеничное шасси | |
| Производитель |
NCB
|
| Двигатель, производитель / модель |
FPT / C87 ENT HW
|
| Мощность двигателя, кВт |
305
при 2 100 об/мин |
| Длина гусеничного движителя, мм |
5 196
|
|
Ширина гусеничной тележки, сложенная / раздвинутая, мм |
2 980 / 4 500
|
| Ширина трака, мм |
700
|

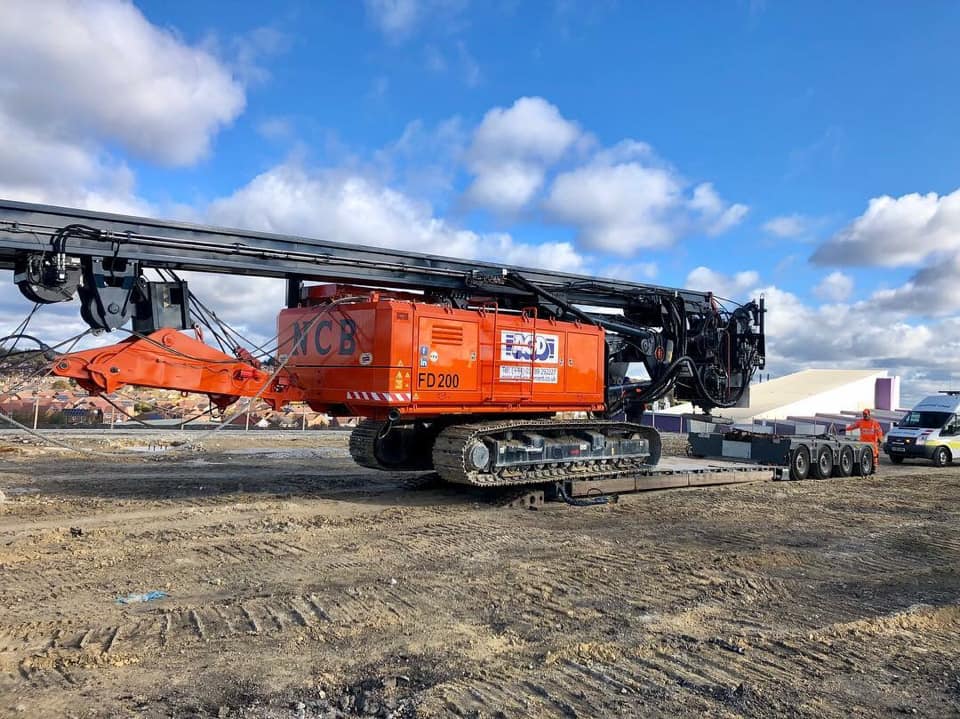

| Габаритные характеристики в транспортном положении | |
| Длина / ширина / высота, мм |
16 372 / 2 980 / 3 356
|
| Массовые характеристики | |
| Эксплуатационная масса, кг |
59 500
|
