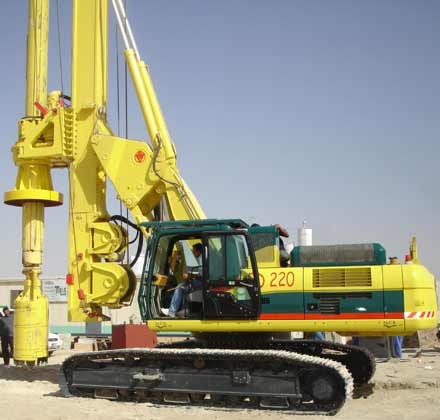

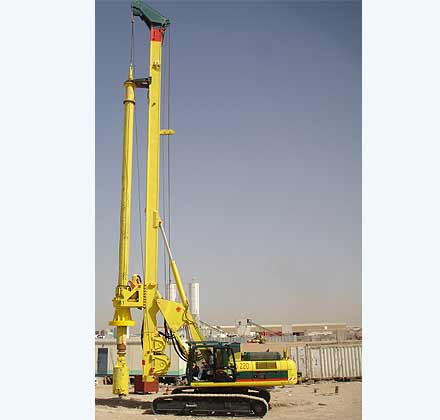

Роторная буровая установка FD 220 для устройства буронабивных свай штангой-Келли или непрерывным полым шнеком (технология CFA). Базовой машиной установки является гидравлическое гусеничное шасси Caterpillar 330.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
| Параметры бурения | |
|
Максимальный диаметр бурения, мм
|
1 800
|
| Максимальная глубина бурения, м |
48
|
| Максимальный диаметр бурения (непрерывный полый шнек CFA), мм |
1 000
|
|
Максимальная глубина бурения (непрерывный полый шнек CFA), м |
21
|
|

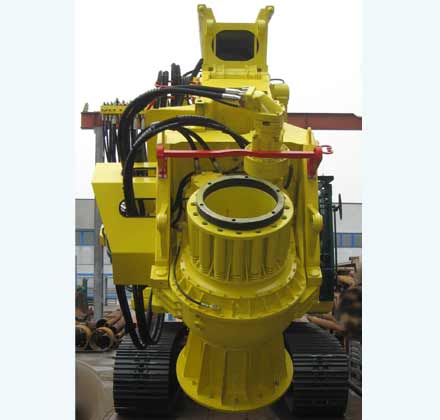

Вращатель |
|
| Крутящий момент, кН⋅м |
220
|
|
Скорость вращения инструмента рабочая / разброс грунта, об/мин |
7–28 / 144
|
| Система подачи | |
| Усилие гидроцилиндра подачи при подаче / выеме, кН |
150 / 210
|
|
Усилие лебедки при подаче / выеме, кН |
/
|
| Максимальное усилие выема (непрерывный полый шнек CFA), кН |
880
|
|
Ход вращателя при гидроцилиндре / лебедке подачи, мм |
6 100 / |
| Главная лебедка | |
| Усилие (на первом слое), кН |
220
|
| Грузовая лебедка | |
| Усилие (на первом слое), кН |
120
|
| Гусеничное шасси | |
| Производитель / модель |
Caterpillar / 330
|
| Двигатель, производитель / модель |
Caterpillar / C9
|
|
Мощность двигателя, кВт |
250
при 1 800 об/мин |
| Длина гусеничного движителя, мм |
5 117
|
|
Ширина гусеничной тележки, сложенная / раздвинутая, мм |
3 000 / 4 500
|
| Ширина трака, мм |
700
|

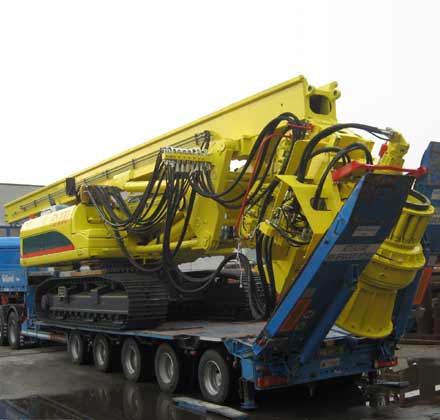

| Габаритные характеристики в транспортном положении | |
| Длина / ширина / высота, мм |
15 940 / 3 000 / 3 470
|
| Массовые характеристики | |
| Эксплуатационная масса, кг |
66 000
|
